Diagramme en secteurs ou «camembert».
L'effectif total est représenté par un disque.
Chaque modalité est représentée par un secteur circulaire dont la surface (pratiquement : l'angle au centre) est proportionnelle à l'effectif correspondant
Remarque :
Si ce type de graphique est couramment utilisé dans les médias, c'est une très mauvaise représentation car il présente un risque d'interprétation : l’œil distingue moins bien les différences entre secteurs (d'un camembert) qu'entre hauteurs (d'un diagramme en barre).

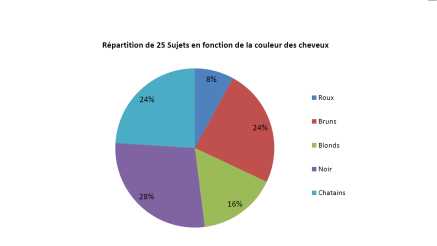

Exemple :
Tableau: Répartition de 25 Sujets en fonction de la couleur des cheveux
couleur des cheveux | Effectifs ( ni) | Fréquence (%) |
|---|---|---|
Roux | 2 | 8 |
Bruns | 6 | 24 |
Blonds | 4 | 16 |
Noir | 7 | 28 |
Châtains | 6 | 24 |
Tableau :Angles de mesures proportionnels aux fréquences des classes
couleur des cheveux | Effectifs ( ni) | Fréquence (%) | Angle |
|---|---|---|---|
Roux | 2 | 8 | 29° |
Bruns | 6 | 24 | 86° |
Blonds | 4 | 16 | 101° |
Noir | 7 | 28 | 58° |
Châtains | 6 | 24 | 86° |
