Généralités sur les circuits électriques

Un circuit électrique est tout simplement une interconnexion d'éléments. L'analyse des circuits est le processus par lequel sont déterminée les tensions aux bornes des différents éléments de circuits (ou les valeurs des courants les traversent). Il existe deux types d'éléments de circuit : des éléments passifs et des éléments actifs. Un élément actif est capable de produire de l'énergie ce qui n'est pas le cas de l'élément passif. Les résistances électriques, les condensateurs et les inductances sont des éléments passifs. Au contraire, les sources d'alimentation, les piles ou les batteries, les amplificateurs opérationnels sont des éléments actifs.

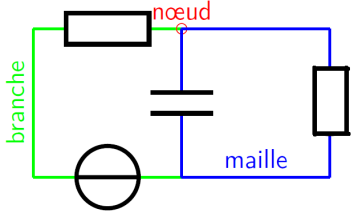

Le circuit électrique est composé essentiellement des éléments suivant (figureII-1) :

1. Le nœud : c'est un point où aboutissent plus de deux conducteurs

2. La branche : c'est une portion de circuit qui s'intercale entre deux nœuds.

3. La maille : tout contour fermé, formé d'une suite de branches [1]^[2][1][2].
