Exercice

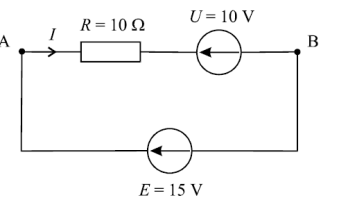

Exercice 01 : Détermination de courants inconnus
Dans le schéma suivant, le dipôle AB formé de l'association en série d'une résistance et d'un générateur parfait de tension continue U, est alimenté par un générateur parfait de tension continue E = 15 V. Déterminer la valeur du courant I circulant dans le circuit.

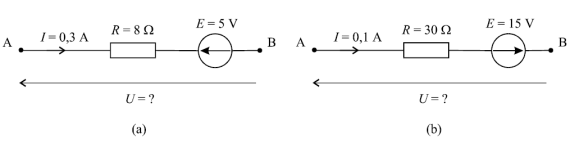

Exercice 02 :Détermination de tensions inconnues
Sur chacun des deux schémas (a) et (b) de la figure suivant, déterminer les tensions U inconnues.

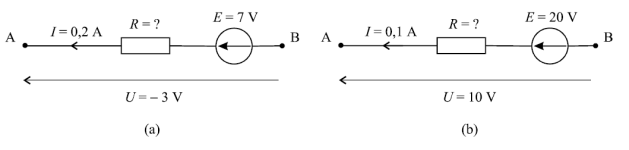

Exercice 03 :Détermination de résistances inconnues
Sur chacun des deux schémas (a) et (b) de la figure suivant, déterminer les valeurs des résistances inconnues R.

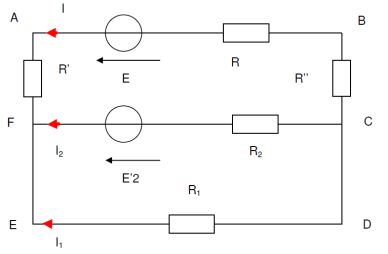

Exercice 04 :Application des lois de Kirchhoff
Établir un système d'équations permettant de déterminer les expressions de I1, I2, et I en fonction des données par application des lois de Kirchhoff
